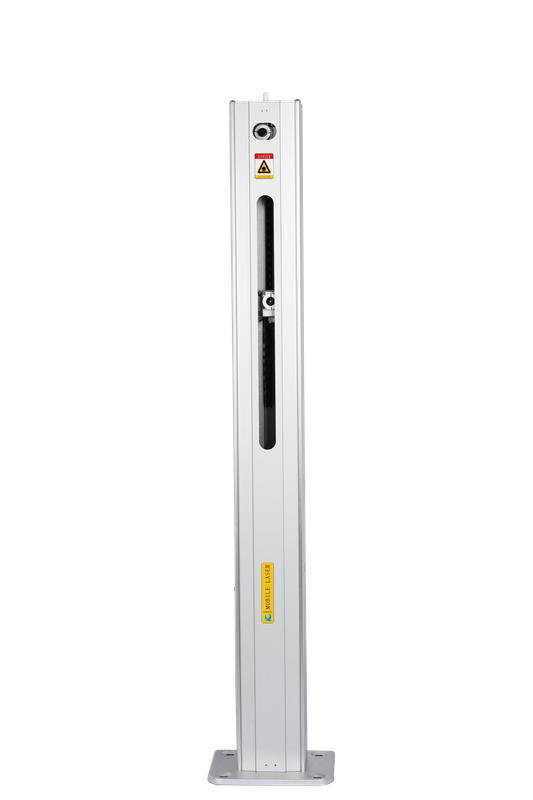

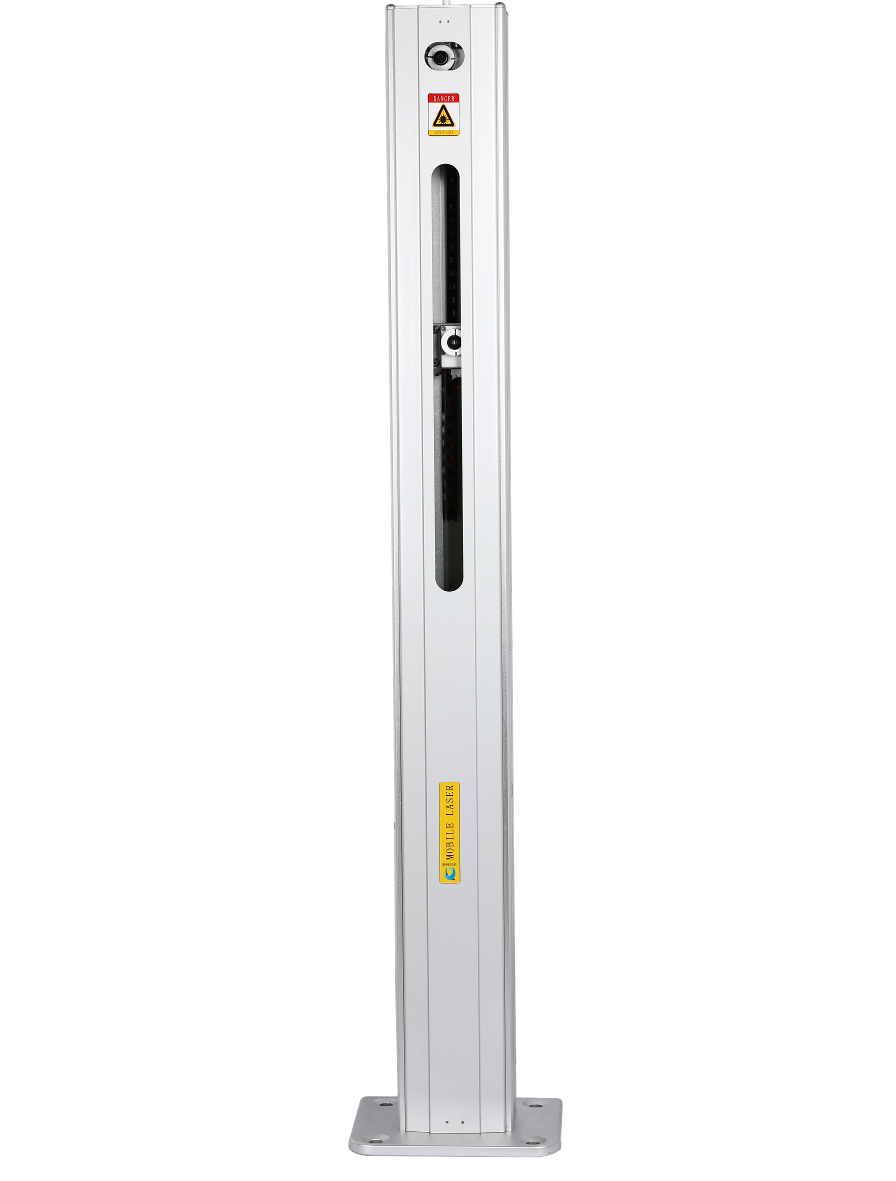

Lasers CT SIM
Paramètres techniques
1. Nom du produit : Lasers CT SIM

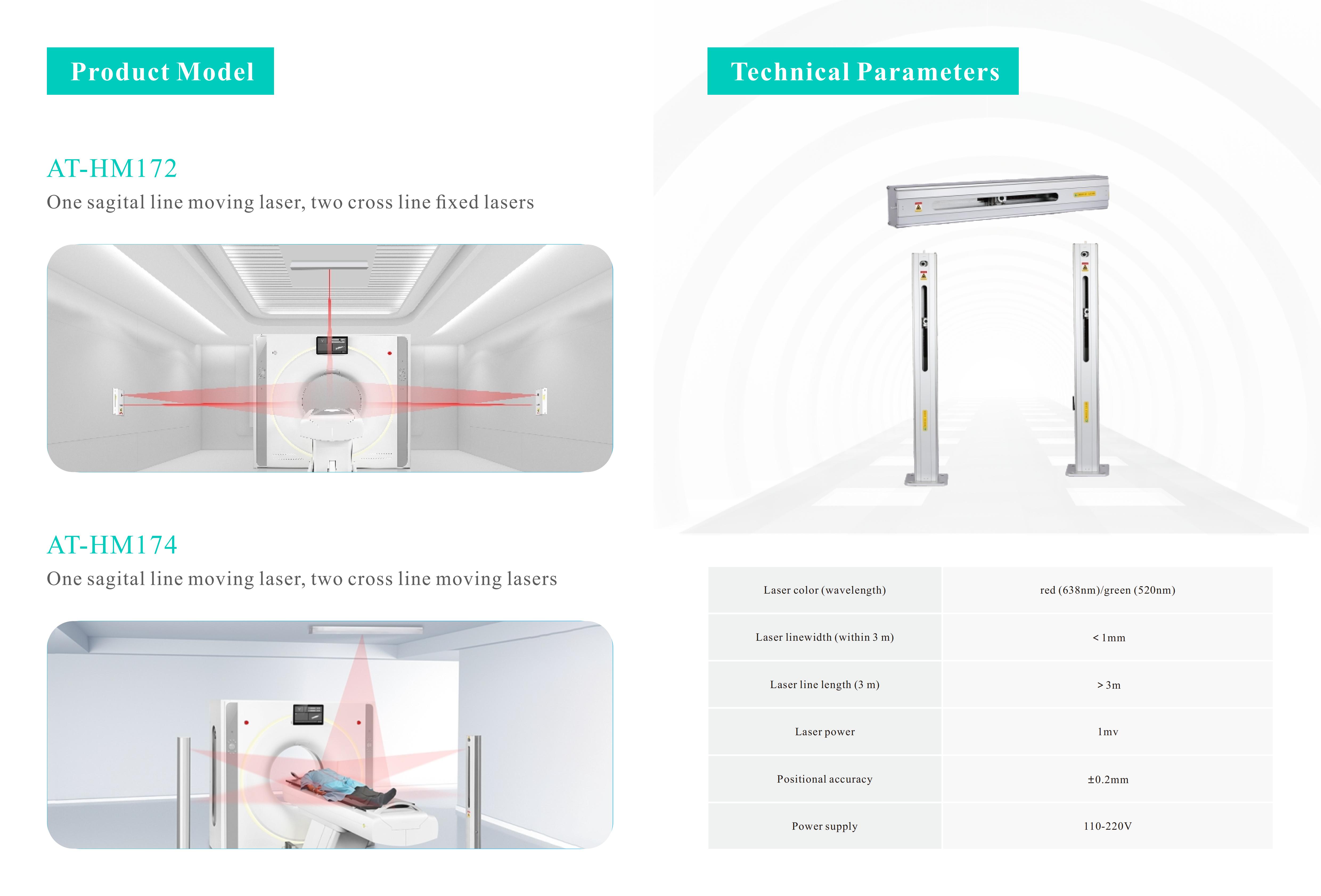

2. Modèle: YC-HM172 / YC-HM173 / YC-HM174 / YC-HM121
1) Modèle: YC-HM172
un laser en mouvement de ligne sagitale, deux lignes de gamme de la ligne transversale au laser
2) Modèle: YC-HM173
un laser mobile de ligne sagitale, un laser en mouvement transversal et un laser stationnaire à ligne transversale
3) Modèle: YC-HM174
un laser en mouvement de ligne sagitale, deux lasers en mouvement transversal
4) Modèle: YC-HM121
quatre lasers en mouvement de ligne sagitale.
Les choses ont besoin d'attention:
1. Le personnel non formé ne peut pas fonctionner et utiliser ce produit.
2. Ce produit appartient au laser de classe I , veuillez ne pas regarder directement le faisceau!
1) ATTENTION: Une exposition aux rayonnements nocive peut se produire si le dispositif de contrôle ou de réglage n'est pas utilisé ou si chaque étape est effectuée conformément à cette exigence!
2) Il n'est pas nécessaire de porter des lunettes pour un fonctionnement normal. Le personnel d'entretien doit porter des lunettes dans le processus de maintenance. La longueur d'onde protectrice est suggérée de 600 à 700 nm, et la densité optique de l'anti-laser est OD4 +.
3) Spécification laser: longueur d'onde 635 ± 5 nm, puissance maximale <1MW, angle de divergence> 80 °, irradiance: 7,93 mW / cm2.
3 et 3
1. Introduction du produit
1) Paramètres
Tension d' entrée : AC220V 50Hz
Alimentation nominale : 100VA
Couleur de ligne laser: rouge ou vert
Longueur d'onde laser: 635 ± 5 nm
Mode de mouvement: de haut en bas
Nombre de lignes de lumière laser: 5 lignes
Vitesse mobile: 18,75 mm / s
Largeur de ligne de lampe laser: La largeur de la ligne à 3 m de la fenêtre émettrice du laser est inférieure à 1 m, substrat de réflexion faible noir
Longueur de ligne de lampe laser: Longueur de ligne ≥ 1 m au loin de la fenêtre émettrice du laser 3M
Précision du système de positionnement au laser: ≤ 1 mm
2) Environnement de fonctionnement
Température ambiante: -10 ℃ ~ +50 ℃
Humidité relative: 0% ~ 95%, pas de condensation
Entrée d'alimentation AC 220V ± 10%
Système Fiable Forming: L'impédance de mise à la terre doit être inférieure à 4 ohms
Environnement: pas de vibration, pas de poussière, pas de vapeur, etc.
Pression atmosphérique: 70 ~ 106kpa
2. Instructions d'installation et d'utilisation
Nous vous montrerons la vidéo après avoir acheté le laser en mouvement.
3. Symboles et instructions
Symbole | Instruction |
| Les équipements électriques et électroniques déchets doivent être traités séparément (Veuillez respecter les lois et réglementations locales) |
| Méfiez-vous du rayonnement laser, ne regardez pas directement dans le faisceau. |
| T voici le rayonnement laser de classe 1 lors de l'ouverture, ne regardez pas dans le faisceau. |
| Longueur d'onde laser rouge: 635 ± 5 nm, puissance de sortie maximale <1MW. |
| Le paquet de transport doit être vertical vers le haut pendant le transport. |
| L'ensemble de transport contient des articles fragiles, qui devraient être gérés avec soin. |
| Restez au sec. |
| T plage d'empérature pour T ransportation: -10--50 ℃ |
| Fusible Wire F1A / 250V |
L | Connectez la borne de ligne de phase de l'alimentation du réseau (AC 220V) |
N | Connectez le terminal neutre de l'alimentation du réseau |
| Terminal protecteur de la Terre |
| Faire monter |
| Éteindre |
4. Réparation et entretien des produits
1) Inspection quotidienne
Coutant l'état de l'appareil et assurez-vous que l'appareil est en bon état avant de localiser l'appareil avant d'utiliser l'appareil tous les jours.
un. Les composants de l'appareil sont intacts, n'ont pas été déplacés et la coque n'a pas été ouverte.
né Tous les fils et câbles, y compris les fils de mise à la terre, ne doivent pas tomber ou l'isolation non endommagée.
c. Il n'y a pas de matière étrangère qui bloque le canal du faisceau de tube à rayons X et la surface du détecteur de plaques à rayons X.
d. Tous les voyants fonctionnent normalement lors de la mise sous tension.
2) Entretien quotidien
un. Gardez la surface du système de positionnement laser propre.
né Utilisez un tissu sans poussière pour essuyer doucement la fenêtre laser.
c. Ne retirez pas la coque ou les câbles pendant le nettoyage et ne pas entrer en collision l'appareil.
d. Ne nettoyez pas l'appareil lorsqu'il est allumé.
3) auto-inspection quotidienne
un. Allumez la puissance, le mouvement d'auto-vérifie la lampe laser et réinitialisez l'origine définie.

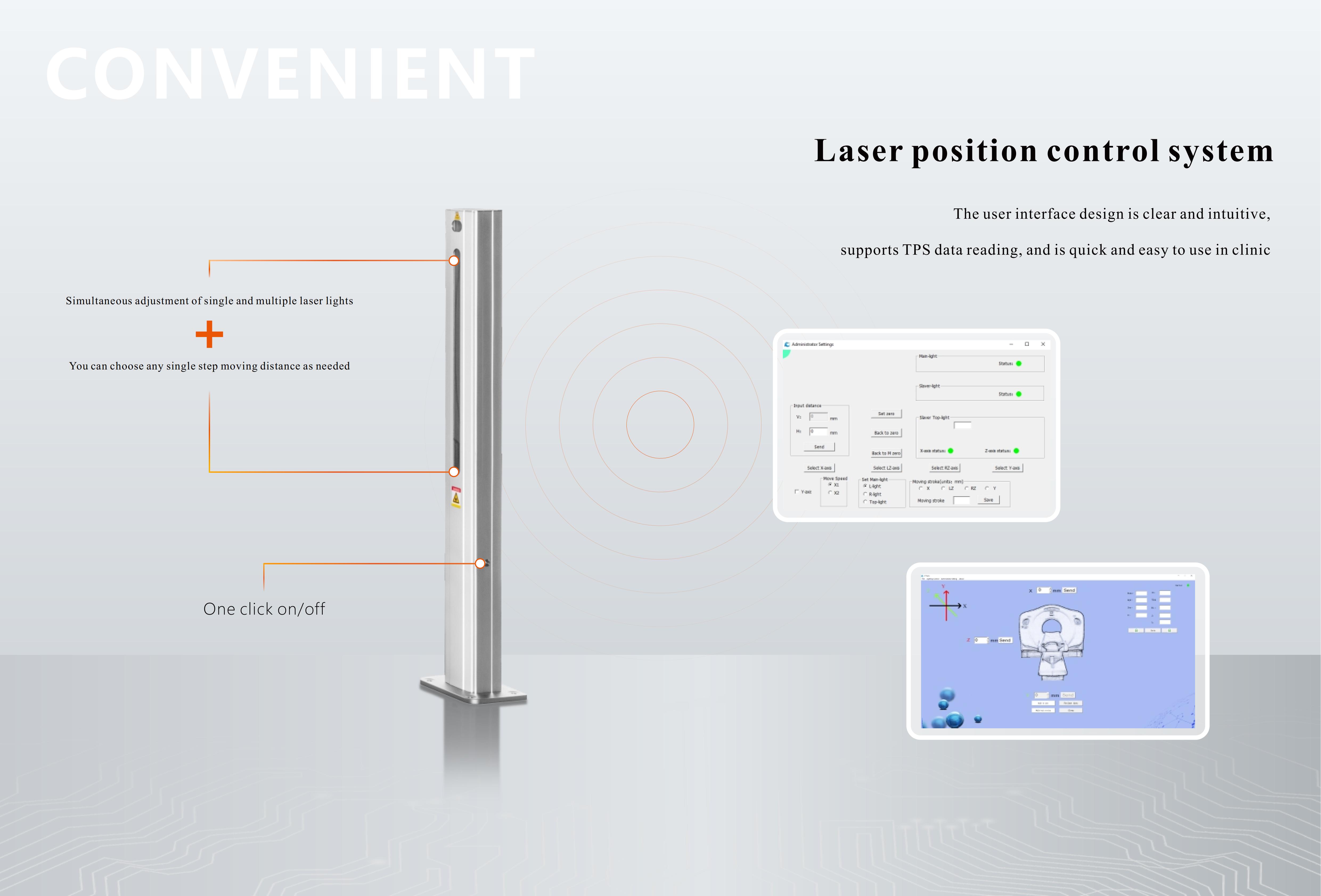

né Ouvrez le logiciel de fonctionnement du système de positionnement laser, vérifiez si la lampe laser peut passer à l'origine définie au début lorsque vous cliquez sur le bas d'origine du logiciel..
5. Stockage et transport
1) stockage
un. Environnement de stockage: il doit être stocké dans un endroit sec et sans poussière sans gaz corrosif et bonne ventilation.
né Température de stockage: -10 ° C à +55 ° C
c. Humidité relative: ≤ 80%
d. Pression atmosphérique: 50kpa ~ 106 kpa
2) Transport
un. Ne jetez pas et ne battez pas les boîtes pendant le transport et ne placez pas les boîtes en fonction des étiquettes sur les boîtes.
né Température de transport: -10 ° C à +50 ° C
c. Humidité relative: 30% ~ 90%, non condensée
d. Pression atmosphérique: 70 ~ 106kpa
6. Les choses ont besoin d'attention:
1. Aucune collision, le produit doit être stocké dans le magasin propre, ventilé et sec dans le magasin, ne soyez pas mélangé avec la substance nocive et toxique dans la même pièce.
2. Veuillez mettre le produit en position horizontale lorsqu'il n'est pas utilisé.
Fabricant: Shenzhen Tengfei Yu Technology Co., Ltd.
Après-vente:
Tél: 86-755-83120094
Skype: TFY-Médical
URL: www.tfy-medical.com
